Насосно-змішувальний вузол Icma M056

• Бренд:

  Icma
• Країна виробництва/виготовлення:

  Італія

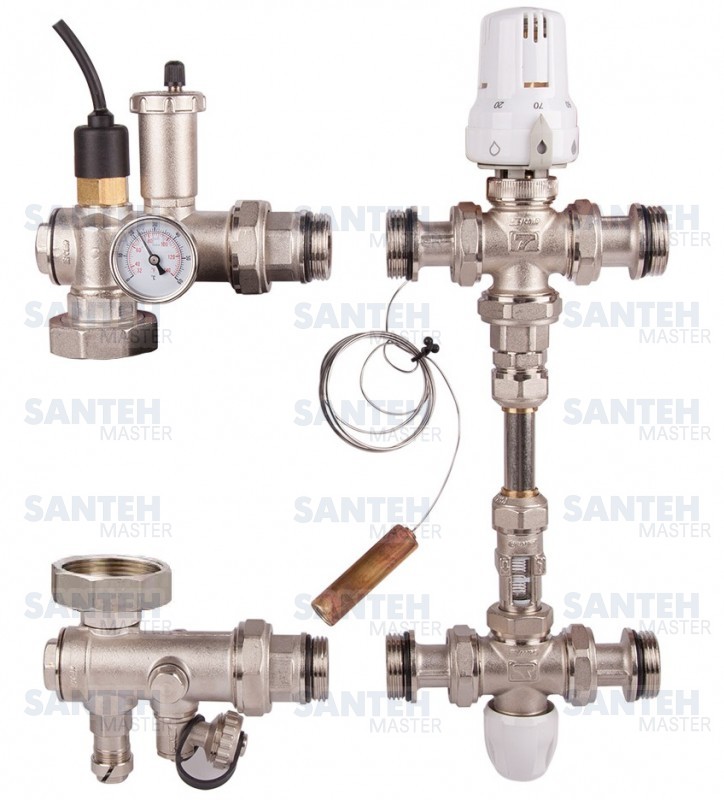

Смесительная группа ICMA в сборе. Фиксированная точка термостатического регулирования, предохранительный термостат P310, клапан максимального давления, термоголовка 20-70С с выносным датчиком. Вентиль фиксированной настройки с регулируемым расходом для оптимизации подачи воды. Боковые подключения к прямой и обратной линиям. Предохранительная электронная схема P309.

Кран шаровый запорный, муфтовый резьбовой (1) Подающий коллектор в систему отопления (2)

Обратный коллектор из системы отопления (3) Термостатическая головка (4) Зонный 3-х ходовой вентель (5)

Клапан смесительный (6) Обратный коллектор систем «теплого пола» (7) Подающий коллектор системы (8)

Сервопривод контура теплого пола (9) Расходомер контура теплого пола (10) Хомут (11) Термометр (12)

Автоматический воздухоотводчик (13) Предохранительный термостат (14) Смесительный обратный коллектор

Электронная схема рассеивания тепла (16) Насос (17) Смесительный подающий коллектор (18)

Сливной кран (19) Реле двухканальное (20) Антенна - приемник (21) Цифровой радио – хромотермостат (22)

Пластиковая туба из сшитого полиэтилена (23) Коллекторный шкаф (встраиваемый или наружный) (24)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ РАБОТЫ РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ «ВОДЯНОЙ ТЕПЛЫЙ ПОЛ»

Сетевая вода с температурой Т = 45-90°С подается от источника теплоснабжения в подающий коллектор (2) и далее распределяется в систему отопления и к зонному вентилю (5) с термостатической головкой (4) (см. общая схема).

Далее сетевая вода после зонного вентиля (5) смешивается с обратной водой системы теплого водяного пола в обратном коллекторе теплого водяного пола (17), от куда распределяются в смесительный подающий коллектор (18) и далее в подающий коллектор системы теплый пол (8), а так же частично в обратный коллектор системы отопления (см. схема 1).

При достижении необходимой температуры в подающем коллекторе теплого водяного пола (8), зонный вентиль (5) перекрывает потолок теплоносителя в обратную гребенку теплого пола (7) и подает сетевую воду в обратный коллектор систему отопления (3) (см. схема 2) и при этом система теплый пол работает независимо от источника теплоснабжения. При понижении температуры в подающем коллекторе теплого пола (8) зонный вентиль (5) открывается и происходит смешивание в обратном коллекторе теплого пола (7) для повышения температуры теплоносителя подающем коллекторе (см. схема 1) и при этом происходит повышение температуры в помещениях, где проложен теплый пол. Настройка расхода через контур теплого пола производится путем регулировки расходомера(10) (расходомер настраивается на расход воды от 1 до 4 литров в минуту, согласно проектных решений).

Смесительный клапан (6) предназначен для компенсации линейных расширений и поддержании постоянного расхода теплоносителя в системе теплый водяной пол путем ручной регулировки.

Смесительные коллектора теплого пола (7,8) могут быть от 2 до 12 выходов, но следует учитывать, что при количестве выходов от 2 до 6 рекомендуется установка смесильного насоса Grundfos UPS 25-40 (17) (см. схема 3). В данной системе возможна установка насоса других фирм-производителей, при условии сохранения технических характеристик.

Для равномерного распределения тепловой энергии для контуров «теплого водяного пола» на обратном коллекторе (7) устанавливаются сервоприводы (9), которые предназначены для перекрывания в контурах «теплого пола» при достижении необходимой температуры в помещениях. Сервоприводы (9) подключаются к двух-, шести- или двенадцати канальному реле (20). Для регулирования контура передача данных осуществляется от цифрового радио-термостата (22) к антенне-приемнику (21), который подключен к реле (20) (см. схема 4). Так же для регулирования можно установить электрические комнатные термостаты, которые подключаются к двух-, или шести- или двенадцати канальному реле (20).

К электронной схеме рассеивания тепла (16) производится электрическое подключение смесительного насоса (17) и предохранительного термостата (14). В связи с тем, что система теплый пол работает при низкотемпературном режиме (до 50С), то предохранительный термостат (14) при температуре теплоносителя более 55С передает данные на электронную схему рассеивания тепла и производит отключение смесительного насоса (17). При выключенном смесительном насосе (17) останавливается работа теплого пола, тем самым предохраняется перегрев пола и убирается дискомфорт в помещении.
