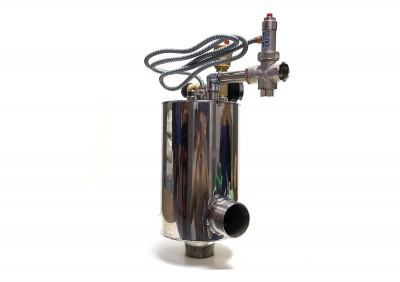

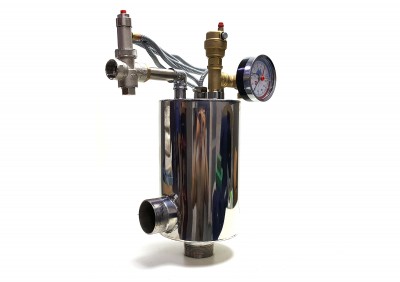

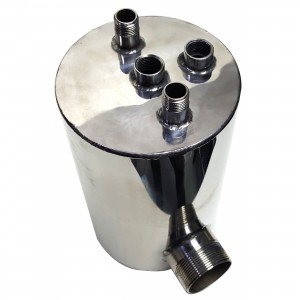

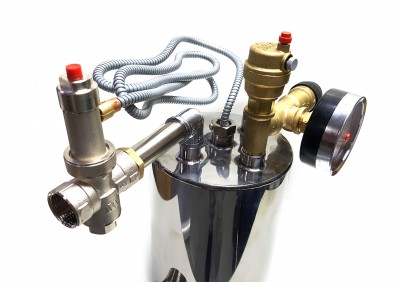

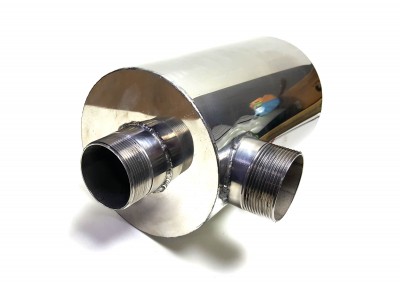

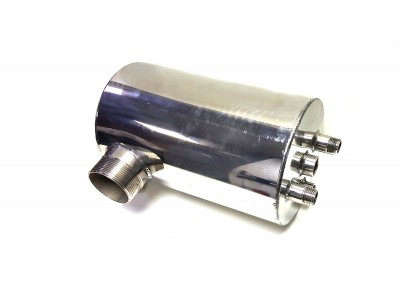

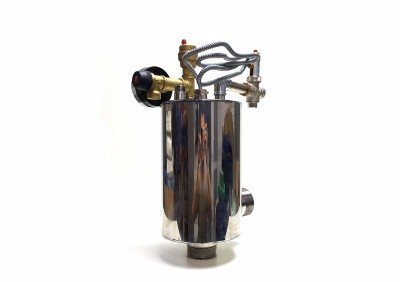

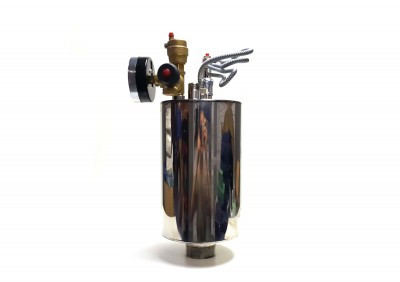

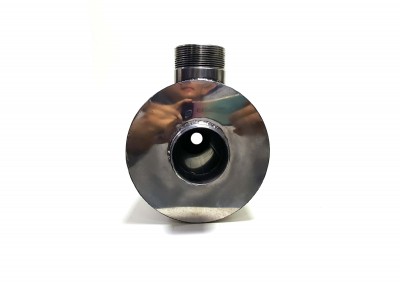

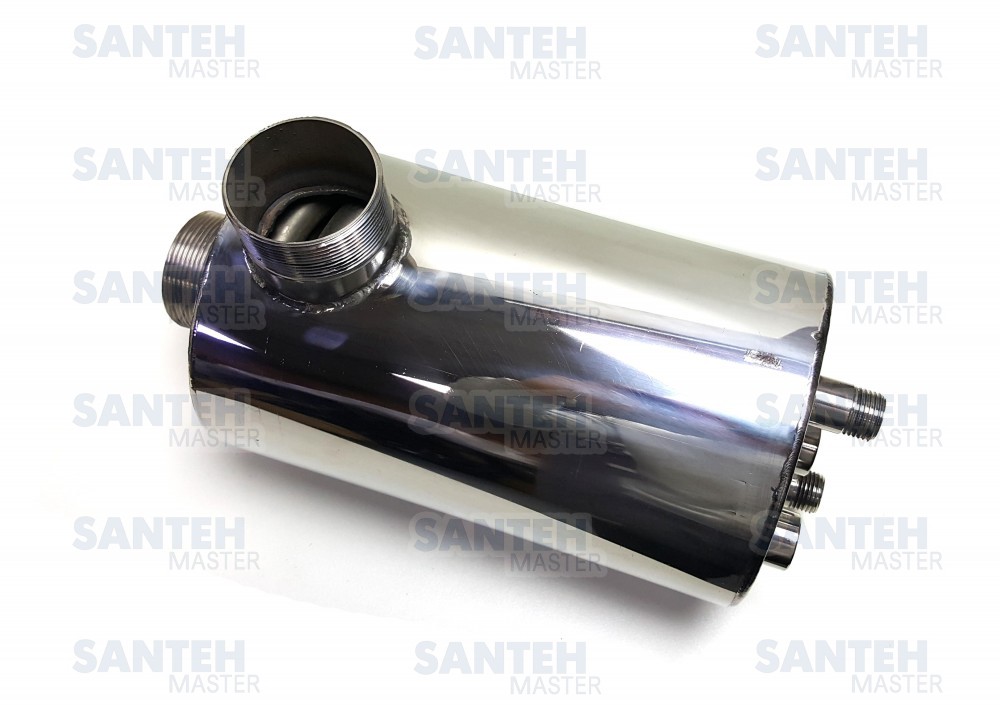

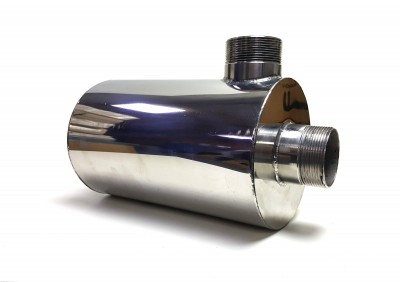

Контур охлаждения (защитный теплообменник) S1 - 2"

Контур охлаждения (защитный теплообменник) S1 - 2"

Артикул: 27333
Цена
3 800
грн
Работаем с НДС
Цены обновлены: 20.03.2019
В наличии

  • Бренд:
    Santehmaster
  • Страна:
    Украина

При отсутствии теплоаккумулятора, твердотопливные или жидкотопливные котлы дополнительно оснащаются внешним теплообменником S1, который имеет в конструкции защитный термостатический вентиль модели STS20. Данный теплообменник устанавливается на коротком отрезке трубы (патрубок) подающего трубопровода, а подключение осуществляется путем соединения теплообменника S1 с холодным питьевым водопроводом через клапан модели STS20.

В стандартной комплектации клапана STS20 включен датчик, устанавливаемый непосредственно в гильзе самого теплообменника S1. При этом для поставки необходимого протока воды посредством змеевика S1 общее давление холодной воды должно превышать показатель в 0,2 бара. При выполнении данного требования, конструкция способна обеспечивать надежность отвода тепла, а также защиту чугунных и стальных поверхностей котла от регулярного перепада температур.

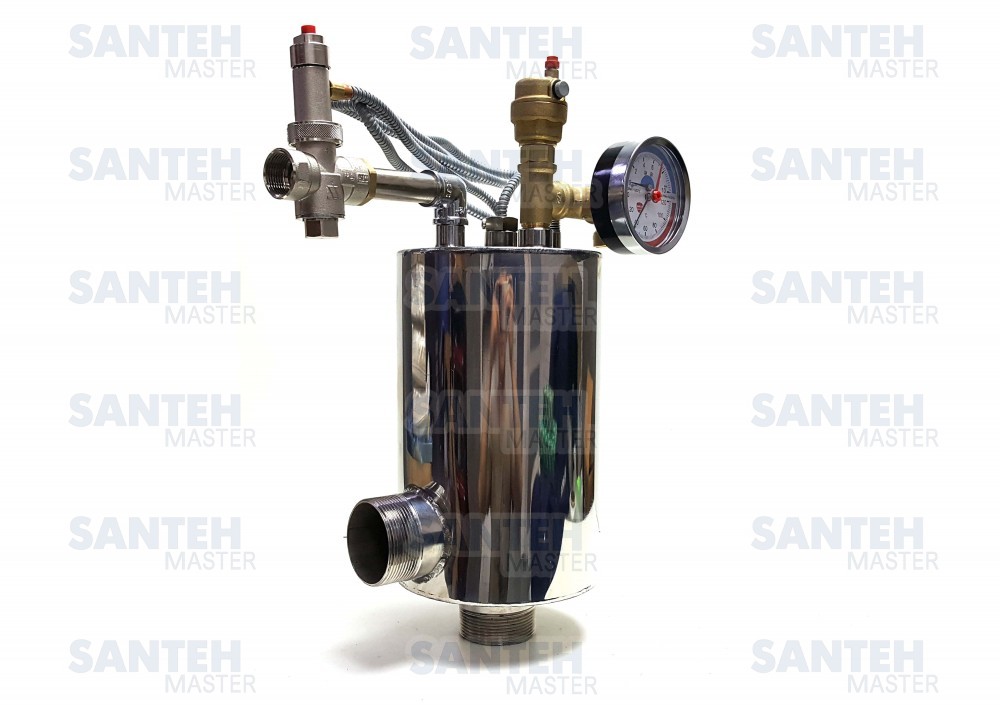

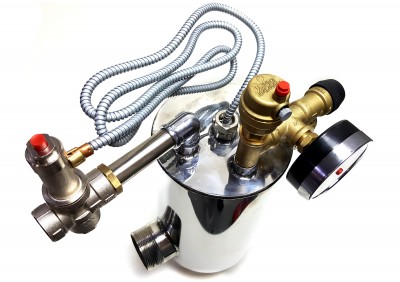

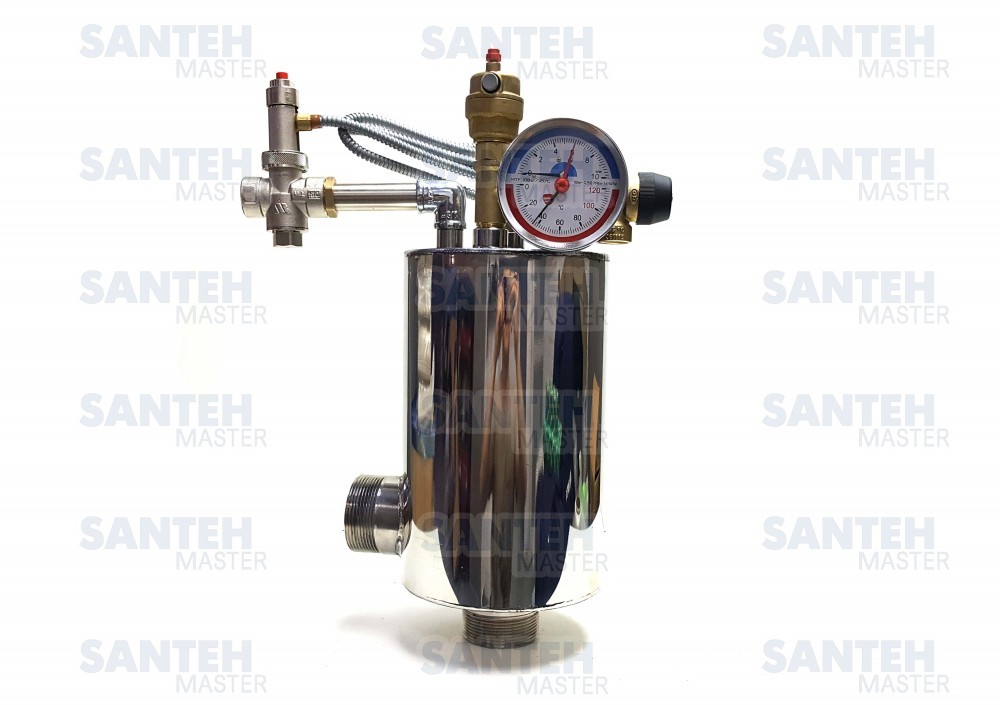

Устройство контура охлаждения

1 - Котел;
2 - Котловая обшивка;
3 - Блок охладителя;

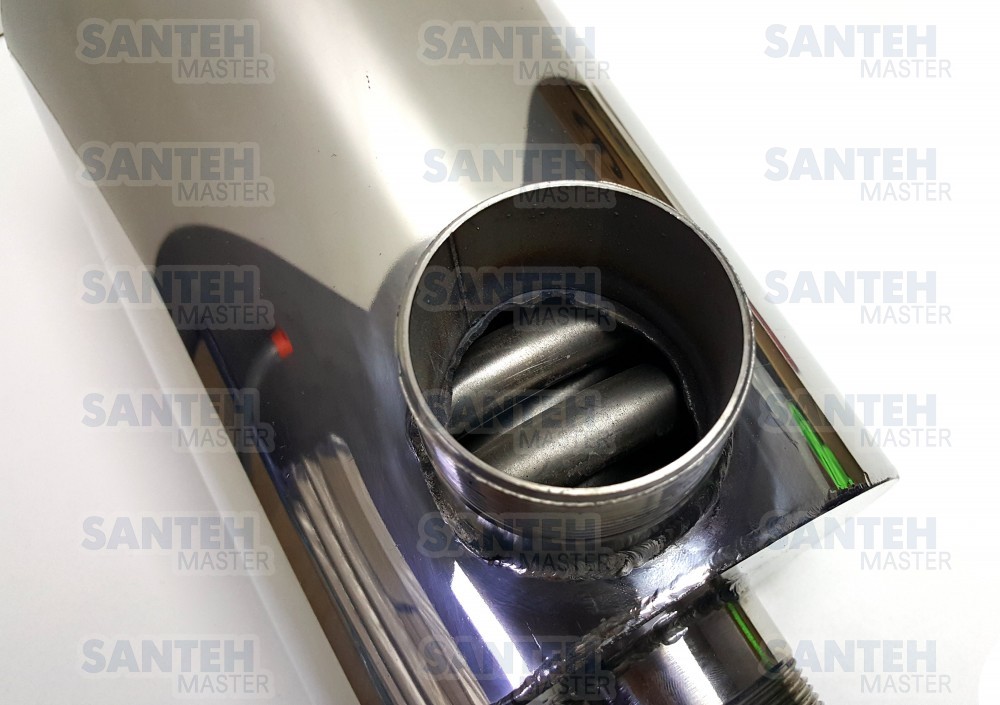

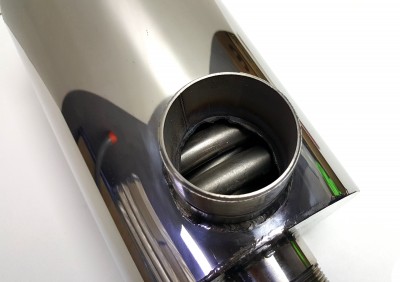

4 - Змеевик (материал изготовления – медь);
5 - Отвод 1/2”;
6 - Труба 1/2”;
7 - Переход от 1/2” к 3/4”;

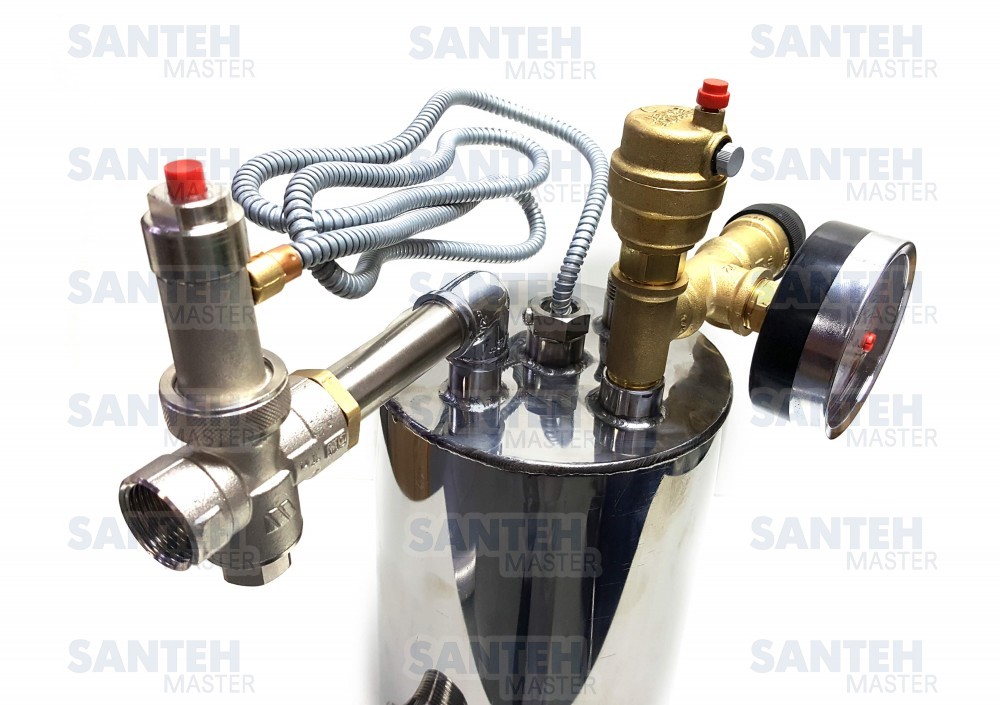

8 - Вентиль-термостат;
9 - Датчик термостата;
10 - Воздухоотводчик 1/2”;
11 - Трубопровод подающий -2"
12 - Теплоноситель, подающий в систему отопления - 2"
13 - Холодная водоподача из водопровода;
14 - Сброс в канализацию.
