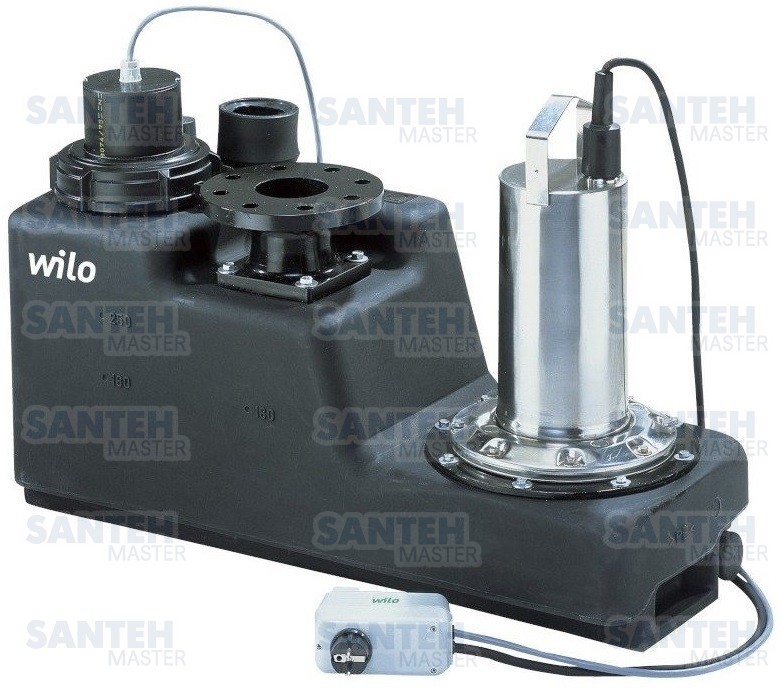

Напірна каналізаційна установка Wilo DrainLift S 1/5

• Бренд:

  Wilo
• Країна виробництва/виготовлення:

  Німеччина
• Потужність:

  1.30 кВт
• Напор:

  5 м
• Продуктивність:

  450 л/мин
• Напруга:

  220 В
• Гарантія:

  2 роки
• Наявність:

  В наявності

Компактная напорная установка для отвода сточных вод  (в т.ч. с фекалиями),со встроенным насосом.

Применение

Высококачественная, готовая к подключению напорная установка для отвода сточных вод по DIN EN 12050-1.

Для перекачивания неочищенных сточных вод, для которых невозможен отвод в канализацию путем естественного перепада высот. Wilo-DrainLift S выполняет предписания стандарта DIN EN 12050-1, а также DIN EN 12056. Минимальные размеры в сочетании с оптимальной монтажнойплощадью обеспечивают различные возможности примененияустановки при:

дополнительной установке душевых кабин, туалетов, саун и т.д.;

оборудовании туалетов в полуподвальных помещениях;

расширении/ремонте квартир и зданий.

Уникальное объединение различных возможностей монтажа напорных установок для отвода сточных вод в одном изделии, например:

непосредственное подсоединение к унитазу;

отвод стоков из отдельного помещения;

монтаж за фальшстеной/стеновой нише.

Возможны следующие способы монтажа:

В качестве стандартной напорной установки для отвода сточных вод с подключением к подвесному или напольному унитазу или для комплексного отвода сточных вод из помещения. Благодаря компактным размерам установки требуется минимальная площадь.
В сочетании с настенным монтажом/установкой в стеновой нише используется в качестве напорной установки для отвода сточных вод, подключенной в стандартные системы, монтируемые за фальшстеной, в стеновой нише, а также в рамную конструкцию.

Указание:

После проведения облицовочных работ установка должна свободно устанавливаться и демонтироваться. Следует принимать во внимание указания по монтажу и рекомендуемые принадлежности.

Обозначение

Например:DrainLift S1/5 (1~)

S1Однонасосная установка /5Макс. напор [м]

(1~)1~: Исполнение для однофазного тока
3~: Трехфазное исполнение

Особенности/преимущества продукции

Компактная установка, возможен монтаж за фальшстеной

Возможна последующая установка для отвода воды из душевых кабин, туалетов и других источников сточных вод.

Удобный монтаж вследствие малого веса и большого объема поставки.

Гибкость благодаря свободному выбору места подсоединения приточного трубопровода.

Надежность эксплуатации благодаря надежному определению уровня с помощью датчику давления.

Материалы

Корпус электродвигателя: нержавеющая сталь 1.4404 (AISI 316L)

Корпус гидравлической системы: синтетический материал PE/PUR

Рабочее колесо: синтетический материал полиуретан

Резервуар: синтетический материал полиэтилен

Технические характеристики

Подключение к сети 1~230 В, 50 Гц или 3~400 В, 50 Гц

Потребляемая мощность P1 в зависимости от типа от 1,1 до 1,25 кВт

Длина кабеля установки до прибора управления/штекера 4 м

Режим работы S3-15%, 120 сек.

Макс. температура перекачиваемых жидкостей 35° C, кратковременно 60° C

Макс. температура окружающей среды 40 °C

Свободный проход для сферических частиц 40 мм

Напорный патрубок DN 80

Подключение к подводящему трубопроводу DN 40/DN 100

Подключение к вентиляционному трубопроводу DN 70

Мин. высота подсоединения приточного трубопровода (монтажный уровень до середины подводящего патрубка) 180 мм

Класс защиты (без прибора управления) IP 67

Общий объем резервуара 45 л

Оснащение/функции

Готовы к подключению

Термический контроль электродвигателя

Контроль уровня при помощи пневматического датчика давления

Беспотенциальный контакт

Отсоединяемый кабель насоса

Уплотнение для приточного трубопровода

Кольцевая ножовка для приточного отверстия

Шланговое соединение для вентиляции

Шланговое соединение для ручного мембранного насоса

Принадлежности для крепления

Звукоизолирующий материал

Описание/конструкция

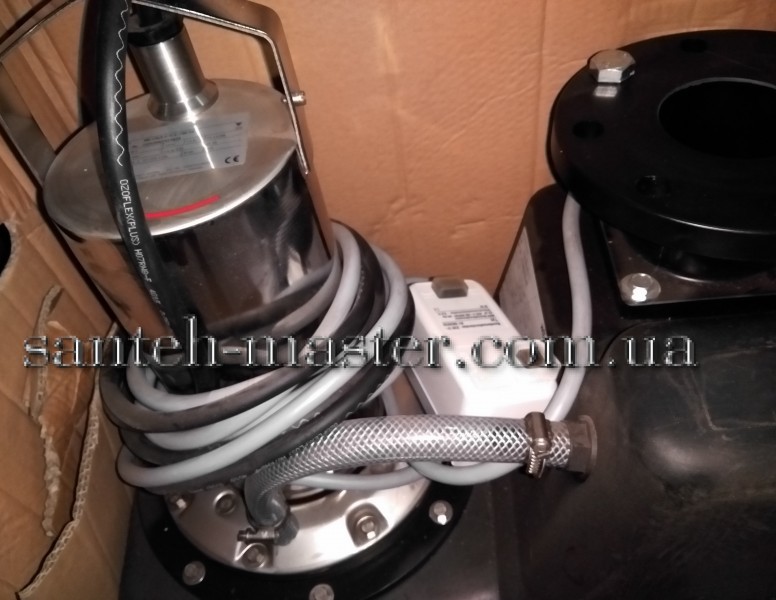

Электродвигатель из нержавеющей стали

Надежная конструкция с применением современных, композитных материалов и нержавеющей стали, вкл. свободновихревое рабочее колесо с улучшенным КПД.

Ручка для переноса и крепежная пластина

Простое управление, надежная установка и крепление в соответствии со стандартами (для защиты от всплытия).

Приточный трубопровод DN 40

Для дополнительного подсоединения умывальников, ванн и т. д.

Возможность свободного выбора входа

За счет наличия свободного пространства на боковых сторонах и на боковых сторонах возможно несколько вариантов подсоединения . Следует учитывать минимальнуювысоту подвода источников сточных вод.

Монтажные желобки

Для стандартных систем, монтируемых за фальшстеной.

Вибропоглощающие накладки или материал в серийной комплектации

Предотвращают передачу вибрации.

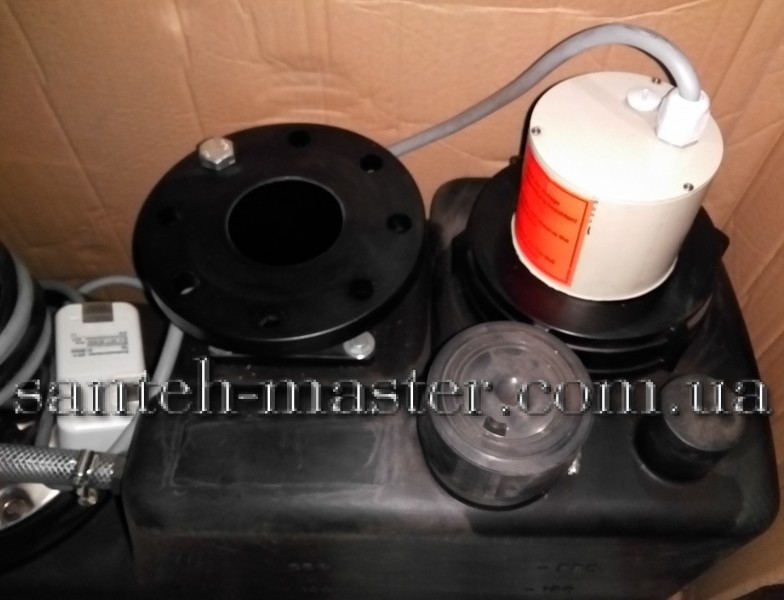

Резервуар

Большое отверстие для обслуживания. Резервуар с наклоннымдном для предотвращения образования отложений и обеспечения надежности в эксплуатации. Возможность подключения вентиляционного трубопровода DN 70 и ручного мембранного насоса

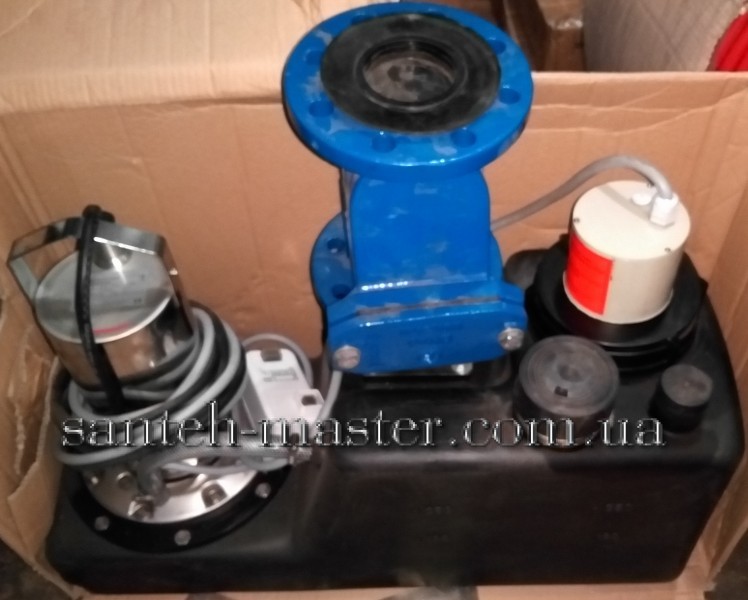

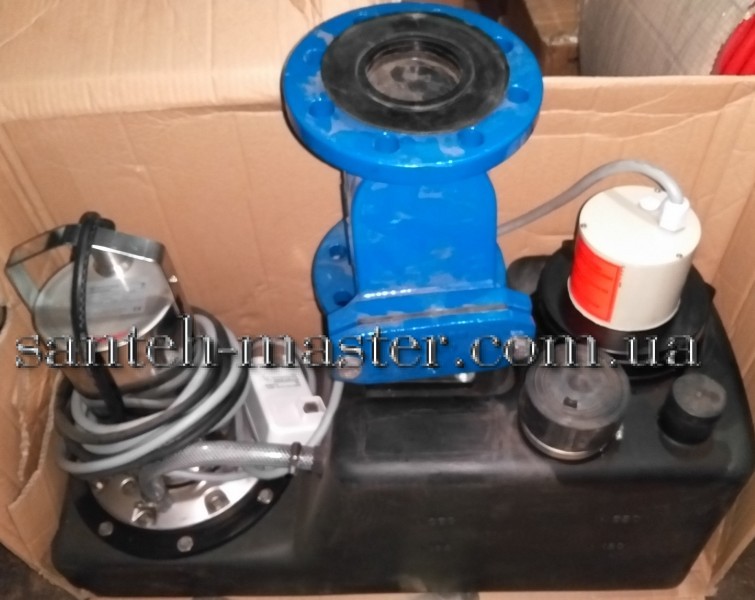

Комплект поставки

Готовая к подсоединению напорная установка для отвода сточных вод

Готовая к подсоединению напорная установка для отвода сточных вод с кабелем и штекером

1 уплотнение для приточного трубопровода DN 100

1 кольцевая ножовка для подключения к подводящему трубопроводу DN 100

1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм

1 манжета для подсоединения для вентиляции DN 70

3 шумопоглощающие полоски для бесшумной установки

Крепежный материал

Инструкция по монтажу и эксплуатации
