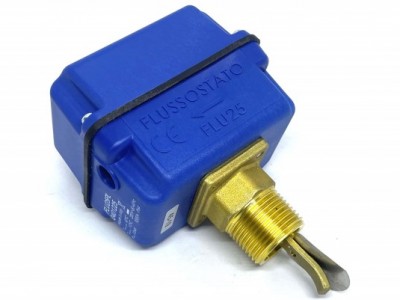

Реле (датчик) протоку води Watts FLU 25 - 1"

Реле (датчик) протоку води Watts FLU 25 - 1"

Реле (датчик) протоку води Watts FLU 25 - 1"
НАЙКРАЩА ЦІНА
Артикул: 27467В наявності
Ціна
4 785
3 768
грн
Працюємо з ПДВ
Ціни оновлені: 29.03.2024
В наявності

Опис та характеристики
  • Бренд:
    Watts
  • Країна походження бренду:
    Німечинна
  • Країна виробництва/виготовлення:
    Італія
  • Діаметр підключення:
    1"
  • Наявність:
    В наявності
  • Модель:
    Watts FLU 25

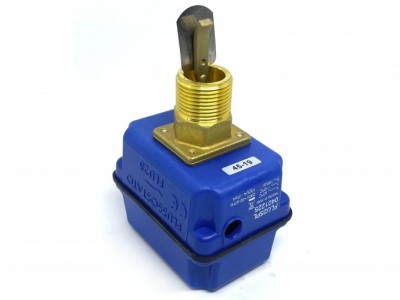

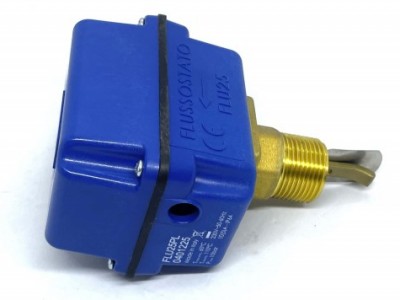

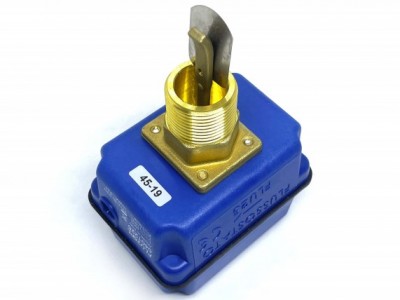

Реле (датчик) протоку води Watts FLU 25 - 1"

Реле потоку Watts FLU-25 різьбового типу. Використовується в системах пожежогасіння виявлення руху води в окремих напрямках гасіння. Застосовується у разі, коли необхідно визначити зону чи гілку гасіння у системі з однією вузлом управління. Реле протоки watts flu25 вкручується в муфту діаметром 25мм – 1 дюйм. Різьблення - трубне. Набір лопаток дозволяє відстежувати рух рідини у трубах діаметром від 50мм до 200мм.

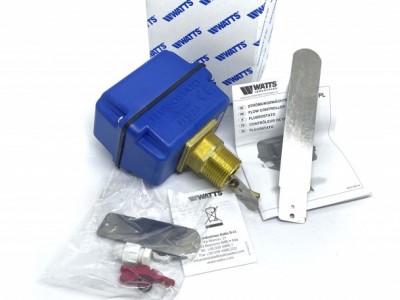

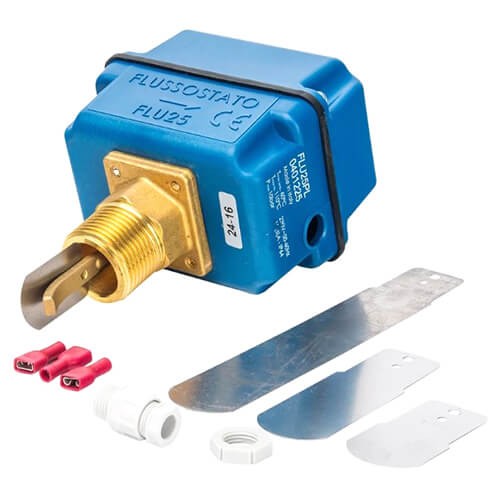

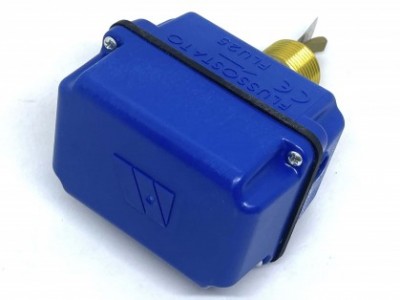

Датчик протоку Watts FLU 25 використовується для контролю протоки води. Монтується горизонтально. Для труб 1" – 8". Робоча температура до 110 градусів З. Робочий тиск до 10 бар. Реле протоки встановлено на мінімальне значення витрати. Перемикач 220В – 6А – 50Гц. Реле протоки використовується для контролю наявності протоки води в автономній системі опалення з примусовою циркуляцією, аж до мінімальних значень витрати. Залежно від схеми підключення реле протоки може включати або вимикати відповідний елемент автономної системи опалення при зникненні або появі протоки теплоносія. Наприклад, при відключенні циркуляційного насоса може бути вимкнений пальник. Реле протоки також може використовуватися для захисту циркуляційного насоса від сухого ходу. Реле протоки Watts FLU 25 має пластиковий корпус та може встановлюватись у приміщеннях з високою вологістю. Наявність пружинного сильфона (сильфонного ущільнення) робить реле протоки Watts FLU 25 також придатним для дизельного палива. У комплект поставки входять пластинки різної довжини для труб 1” – 8”.

Для забезпечення бездоганної роботи реле протоку має встановлюватись на горизонтальному трубопроводі, щоб пластина (ламель) була вертикальна. Відстань між трубою та приладом має становити не менше 55 мм, а відстань до наступної арматури, відводів чи фітингів на трубопроводі має становити не менше 5 Ду. Реле протоку має бути орієнтоване так, щоб напрямок стрілки на корпусі відповідав напрямку протоки у трубопроводі. За наявності в теплоносії сторонніх механічних включень та високої забрудненості слід перед реле протоку встановлювати фільтр механічного очищення.

Регулювання реле протоку:

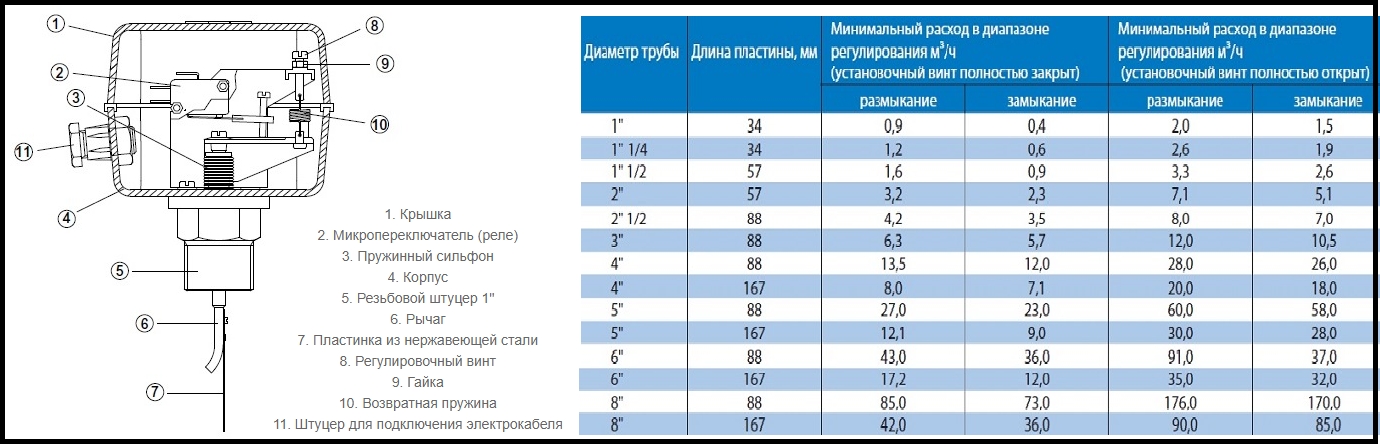

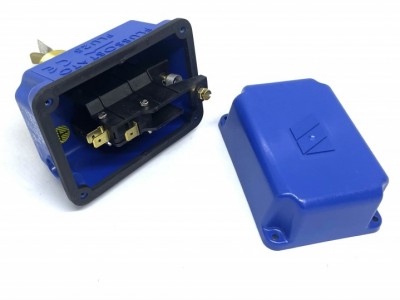

Регулювання протоки проводиться за допомогою регулювального гвинта. Поріг спрацювання (робоча точка) визначається напруженням пружини (10), встановленням гвинта (8) і довжиною ламелі (А). У таблиці наведені діаметри труб, відповідні довжини пластин (ламелей) і витрата води в м3/год, при яких відбувається замикання або розмикання контактів мікроперемикача, як при встановленні мінімального значення (гвинт щільно затягнутий), так і при максимальному значенні (гвинт повністю ослаблений). Пристрій постачається з щільно затягнутим регулювальним гвинтом (встановлено мінімальне значення). Контакт 1 - 2 розімкнений. Після запуску насосів або при досягненні номінальної витрати води, ламель повинна зміститися в напрямку потоку води, в результаті чого відбувається замикання контакту 1 - 2, і пальник починає працювати. Якщо ламель не зміщується, то це означає, що витрата води занадто мала і пристрій не може зреагувати. Однак на практиці це майже повністю виключено, так як значення витрата води зазвичай значно більша встановленого мінімального значення (наприклад, 6,3 м3 /год при 3" діаметра труби). Якщо відома реальна витрата води, то пристрій може бути точно відрегульований (див. таблицю). Реле протоку в опалювальних системах з простим керуванням ВКЛ-ВИКЛ не вимагають точного калібрування. Досить встановити мінімальне значення так, що контакт, який керує пальником, замкнеться, як тільки буде досягнута встановлена витрата води (див. таблицю). Наведена далі таблиця показує необхідні довжини пластинки (7) відповідно до діамету труби.

Купити датчик потоку Watts FLU 25 Ви можете оформивши замовлення в нашому інтернет-магазині або зателефонувавши нам. Якщо Ви шукаєте надійне та якісне реле потоку для керування насосом, то реле потоку Watts FLU 25 - правильний вибір. Якщо Вам потрібна консультація, телефонуйте і наші спеціалісти допоможуть підібрати правильне обладнання.
