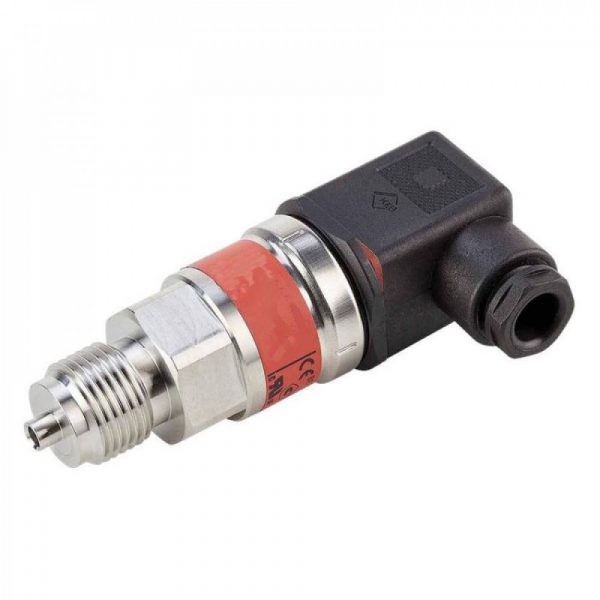

060G6106 Датчик перетворювач тиску Danfoss MBS 1700 - 1/2" (16 bar 4-20 mA)
- Бренд:DanfossКраїна виробництва/виготовлення:ДаніяНаявність:В наявностіМодель:060G6106
Датчик надлишкового тиску Danfoss MBS 1700
Модель MBS 1700 відноситься до виду резистивних датчиків тиску (ДТ) і широко застосовується у більшості автоматизованих галузей промисловості. Компактний розмір, надійність пристрою та можливість використання в агресивних середовищах є характерною відмінністю продукції компанії Danfoss.
Конструкція та принцип роботи Модель MBS 1700 складається з: первинного перетворювача із чутливим елементом; електронного пристрою; корпуси датчика.
У камеру первинного перетворювача подається рідина, газ, повітря або олія. Робоче середовище чинить тиск на пружну мембрану із закріпленими на ній тензорезисторами. Вони є чутливими до деформації пристрою, що перетворюють власне стиснення/розтягування зміну омічного опору.
При розтягуванні відбувається збільшення довжини елемента та зменшення перерізу, що веде до підвищення опору. При стисканні відзначається зворотний процес та зниження опору. Так як тензорезистори включені в електричний ланцюг, зміна опору призводить до зміни сигналу напруги.
Електронне пристрій перетворює електричні сигнали в уніфіковані струмові вихідні. Останні є одним із видів аналогових сигналів і регулюють роботу керуючих систем.
Завдання пристрою
Реєстрація зміни тиску робочого середовища необхідна для збереження функції та цілісності гідравлічних або пневматичних систем. При швидкому закритті клапанів та різкому пуску/зупинці насосів можливе виникнення:
кавітації - утворення бульбашок у рідині або газі з подальшим їх «схлопування», при цьому вивільняється велика кількість енергії, що викликає сильний шум і гідравлічні удари;
гідроудару – різкі «стрибки» швидкості потоку робочого середовища призводять до зміни тиску на компоненти насоса та їх швидкого зношування;
різких перепадів тиску.
Ризики подібних порушень можуть виникати і за невисоких показників тиску, як на вході, так і на виході. Датчик тиску: дозволяє підвищити термін експлуатації насосів, трубопроводів, арматури та іншого обладнання системи; попереджає утворення втомних тріщин; знижує ризик забруднення довкілля.
Пристрій може працювати з агресивними середовищами та в екстремальних умовах завдяки антикорозійним властивостям матеріалів та особливо міцному корпусу, що протистоїть механічним пошкодженням, вібрації, пилу, волозі.
Технічні характеристики
Для отримання сигналу ДТ MBS 1700 використовується аналоговий сигнал 4-20 мА. Ще одна його назва «струмова петля». Його перевагою є можливість передачі великі відстані. Крім того, пристрій має захист від «переплюсування» (неправильної подачі полярності), а також:
- напруга мережі живлення – 9-32 В;
- максимальний струм – 28 мА;
- вплив напруги живлення на точність виміру – ≤±0,05%/10В;
- опір навантаження – 0,02 Ом;
- температуру рідини або газу – від -40°С до +85°С.
Датчик має кілька діапазонів вимірів (бар): 0 - 6; 0 - 10; 0 - 16; 0 – 25.
Прилад витримує р≤1500 бар. У разі перевищення цього показника відбувається розрив мембрани.
Правила вибору приладу
Компанія Данфосс випускає різні моделі датчиків тиску. При виборі товару необхідно враховувати: тип тиску; інтервал розбігу тиску; клас захисту пристрою; термокомпенсацію; тип сигналу виходу.
MBS 1700 призначено для вимірювання відносного тиску. Щільність робочого середовища незначно впливає на час реакції датчика. Навіть якщо вона становить ≤ 100 сСт (наприклад, олії), час реакції чутливого елемента становитиме ≤ 4 мс.
