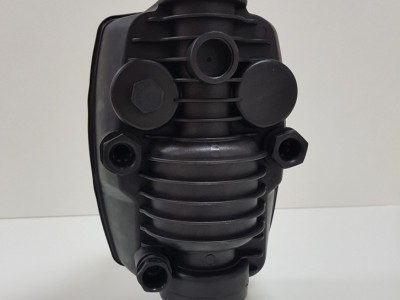

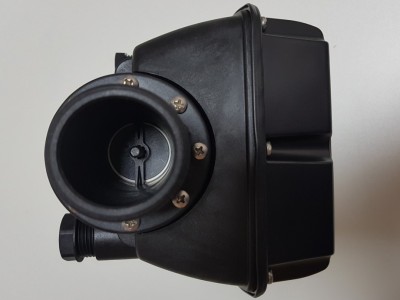

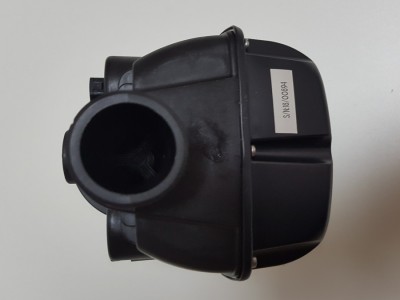

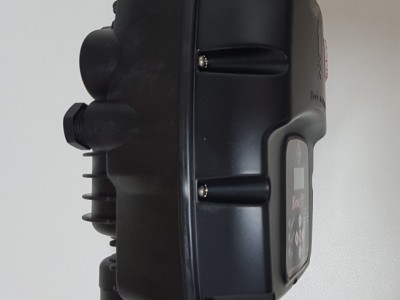

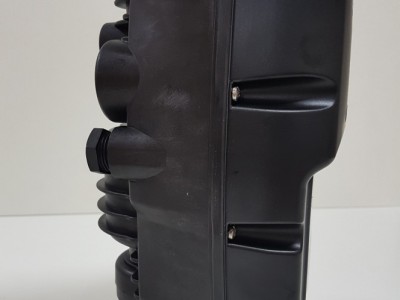

Частотний перетворювач Italtecnica Sirio Entry 230 2.0 Wi-fi

• Бренд:

  Italtecnica
• Країна виробництва/виготовлення:

  Італія
• Діаметр підключення:

  1 1/4"
• Модель:

  Sirio-Entry 230 2.0

Частотный преобразователь Italtecnica Sirio-Entry 230

  Частотный преобразователь SIRIO ENTRY 230 (производство концерна ITALTECNICA, Италия) — электронное устройство управления с частотным регулированием, не имеющее аналогов.

   SIRIO ENTRY 230 подключается к однофазной электросети 230 В, на выходе дает однофазное напряжение 230 В. Устройство позволяет создать автоматические насосные станции водоснабжения, обеспечивающие стабильное давление в водопроводной сети, независимо от уровня потребления воды. Величина давления, поддерживаемого в сети, устанавливается заранее и легко регулируется потребителем.

  Устройство SIRIO ENTRY 230 управляет работой насосов, питающихся от однофазной сети 230 В.

   Благодаря использованию инверторной технологии, устройство SIRIO модулирует частоту (Гц) входного тока электродвигателя так, чтобы скорость вращения рабочего вала насоса (об/мин) соответствовала требуемой производительности. Таким образом, давление в системе водоснабжения все время поддерживается на одном уровне, а энергопотребление двигателя всегда пропорционально фактическому объему воды, потребляемому системой. Это значительно экономит электроэнергию.

   Устройство SIRIO ENTRY 230 обеспечивает плавный пуск и остановку насоса, защиту от «сухого хода», защиту от работы при пониженном или повышенном напряжении в электросети, защиту от постоянной утечки.

   Два устройства SIRIO ENTRY 230 могут быть объединены в двойные бустерные блоки. Таким образом можно построить насосную станцию с частотным регулированием, состоящую из двух насосов, один из которых является ведущим, а другой — подчиненным.

Напряжение питания Sirio Entry 2.0 : Вход 1х230 В, 50 Гц - Выход 1х230 В. Артикул : SR2.25U.M00.99

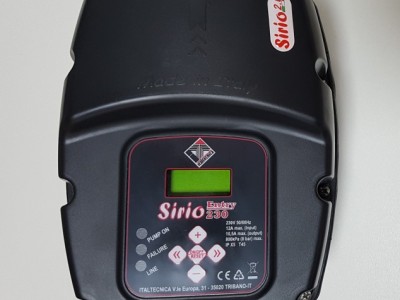

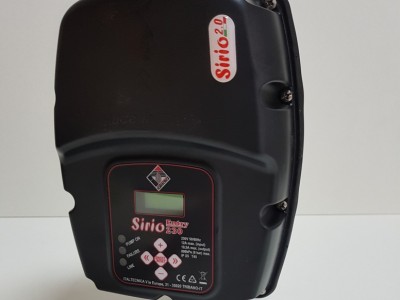

Sirio Entry 230 2.0 панель управления

<< Стрелка, направленная влево: прокручивает станицы меню в обратном порядке

>> Стрелка, направленная вправо: пролистывает станицы меню вперед

ON-Off/Reset (Вкл-выкл/перезапуск): переключает устройство из дежурного режима, а так же перегружает прибор после сигнала тревоги и /или в ситуации ошибки.

Кнопка «+»: увеличивает параметр, показанный на экране, а так же заставляет насос работать с максимальной производительностью без включения защиты от сухого хода.

Кнопка «–»: уменьшает параметр, показанный на экране.

Структура главного меню

   Главное меню отображает рабочие параметры системы: давление, частоту тока двигателя насоса, входное напряжение, выходной ток двигателя насоса и температуру внутри инвертора. На страницах главного меню можно так же выбрать язык работы с устройством.

Главное меню

1. Главная страница: когда Sirio находится в стандартном рабочем режиме, первая строка на экране отображает текущее давление; а вторая – текущую частоту напряжения, поступающего на двигатель насоса. В таком режиме пользователь с помощью кнопок курсора может перейти в разные страницы меню; или с помощью кнопки «on-off», расположенной в центре, переключиться в дежурный режим.

2. Когда Sirio находится в дежурном режиме, насос не включится, даже если давление упадет ниже установленной величины «P min». Для выхода из дежурного режима снова нажмите кнопку, расположенную в центре. Если кнопка «+» удерживается, насос начинает работать на предельной рабочей скорости, при этом отключается защита от сухого хода (используйте данную функцию для заполнения насоса при первом запуске).

3. Напряжение и Сила тока: на данной странице меню отражаются значения входного напряжения к инвертору и ток, потребляемый насосом. Величина выходной силы тока к насосу может отличаться от входной силы тока, так как инвертор модулирует не только частоту, но и напряжение.

4. Температура: на этой странице показывается температура внутри инвертора и силового модуля IGBT. Оба температурных показателя учитываются системой экономного энергопотребления, что ограничивает значение максимальной частоты напряжения, поступающего на двигатель насоса по достижению почти предельных значений сигнальной системы устройства.

5. Язык (Language): Язык меню и сигнальных сообщений может быть выбран пользователем. С помощью кнопок «+» и «–» можно изменить установленные параметры.

Sirio Entry 230 2.0 настройка

1. Pmax: данный параметр может использоваться для настройки заданного значения. Это показатель постоянного давления, которое потребитель хочет установить в системе (макс.давление). В процессе работы Italtecnica Sirio Entry 230 регулирует скорость вращения вала насоса, подстраивая его к производительности, требующейся источникам потребления, поддерживая, таким образом, в системе постоянное давление. Если установленная величина Pmax больше, чем макс. напор насоса, то насос будет всегда выключаться, когда краны закрыты. Sirio Entry 230 выключает насос, когда поток воды, проходящий через него, падает ниже минимальных установок (прибл. 2 л/мин), не зависимо от давления, достигнутого в системе.

2. Дельта Р для пуска (Delta P start-up): данный параметр устанавливает отрицательную дельту (разницу) давления по отношению к величине Pmax для запуска насоса. Как только открывается кран любого источника потребления, насос не включится, пока давление в системе не упадет ниже значения Pmax на величину, равную дельте, установленной данным параметром. После того как двигатель насоса запустится, устройство подгонит скорость вращения вала, чтобы давление была как можно ближе к установленному значению параметра Pmax. Минимальная настраиваемая разница между Pmax и Pmin - 0.3 Bar, рекомендуемое значение – хотя бы 0.5 бар.

3. Давление срабатывания защиты от сухого хода (Dry-running pressure): данный параметр касается только работы, когда датчик потока не активирован. Установите значение минимального давления, ниже которого должна срабатывать срабатывает защита от сухого хода (двигатель насоса при этом работает на максимальной частоте).

4. Pressure limit (предельное значение давления): данный параметр устанавливает предельное значение для срабатывания защиты от чрезмерного давления. Защита от повышенного давления выключает инвертор, после чего требуется перезагрузка оборудования пользователем.

5. Pmax2: данный параметр используется для программирования второй точки настройки заданного значения максимального давления. Когда вспомогательный контакт (или ввод на вспомогательной плате ввода-вывода) закрыт, значение давления Pmax2 становится новым установленным значением, в соответствии с которым Italtecnica Sirio Entry 230 настраивает скорость вращения вала насоса.

6. Дельта Р для остановки (Delta P stop): этот параметр задает позитивную дельту (разницу) по отношению к Pmax для незамедлительного выключения насоса. В штатном режиме работы, когда краны закрыты, насос выключается по прошествии времени, заданном параметром "stop delay". В любом случае, если давление в системе превышает значение Pmax на дельту, большую, чем установлено в этом параметре, то насос сразу же остановится, чтобы не возникло чрезмерного давления, что может повредить систему.

7. Unit of measurement (система измерения): необходимо выбрать систему измерения в единицах БАР или ФУНТ/ КВ.ДЮЙМ

8. Imax: этот параметр используется для установки значения максимальной силы тока, которая может быть потреблена насосом в стандартных условиях. Если данное значение превышается, то насос будет остановлен. Насос так же будет остановлен в случае, если в процессе работы сила тока будет ниже 0.5 А (при этом произойдет прерывание соединения между насосом и Sirio Entry). Аварийное время защиты обратно пропорционально значению перегрузки; следовательно, небольшая перегрузка означает отключение с запаздыванием, тогда как серьезная перегрузка приведет к резкому прерыванию работы. Когда устройство включено, если значение I max настроено на 0.5 А (настройка изготовителя), то страница, с которой будет задаваться значение максимальной силы тока, будет отображена и прибор не начнет свою работу, пока не будет установлено значение максимальной силы тока.

9. Направление вращения (Rotation direction) (только для трехфазных насосов): с этой страницы экрана пользователь может изменить направление вращения электронасоса без корректировки проводного соединения с двигателем насоса. Направление, показанное стрелкой, следует считать условным, оно не отражает реального направления вращения, которое обязательно должно проверяться установщиком.

Sirio Entry 230 ошибки

   В случае сбоев в работе системы или иных неисправностей на дисплее Sirio Entry 230 появится одна из нижеописанных страниц. Код каждой ошибки состоит из буквы "E" и цифры 0 до 13. Число в скобках - это количество повторений каждой ошибки. Чтобы удалить информацию о сбое после устранения причин неполадки, обычно достаточно нажать кнопку "reset" (перезапуск) расположенную в центре, или отключить электропитания на несколько секунд.

Sirio Entry 230 (E0) – Низкое напряжение: напряжение электропитания слишком низкое. Проверьте значение входное напряжение.

Sirio Entry 230 (E1) – Высокое напряжение: напряжение электропитания слишком высокое. Проверьте входное напряжение.

Sirio Entry 230 (E2) - Короткое замыкание: это сообщение появится на экране в случае короткого замыкания выхода инвертора, что может произойти, если электродвигатель был неправильно подсоединен, или электрическая изоляция кабелей, с помощью которых электродвигатель насоса подсоединен к устройству, повреждена, или не исправен двигатель самого насоса. Когда сообщается о данной ошибке, электрическая система должна быть незамедлительно проверена квалифицированным специалистом. Исправить ошибку можно только обесточив устройство, после чего устраняется причина ошибки. Попытка запустить инвертор в процессе КЗ может вывести из строя устройство, а так же представлять опасность для пользователя.

Sirio Entry 230 (E3) - Сухой ход: система останавливается из-за недостатка воды на всасывании. Если функция автоматического перезапуска срабатывает, прибор Sirio автоматически произведет серию попыток для проверки появления воды. Для очистки состояния ошибки нажмите кнопку «reset», расположенную в центре.

Sirio Entry 230 (E4) - Температура окружающей среды: внутренняя температура устройства превышает допустимые нормы. Проверьте условия работы инвертора.

Sirio Entry 230 (E5) - Температура модуля: температура IGBT модуля превышает допустимые нормы. Проверьте условия работы инвертора, в особенности температуру воды и потребляемый насосом ток.

Sirio Entry 230 (E6) - Перегрузка: это сигнальное сообщение появляется, когда мощность двигателя выше, чем установленное значение силы тока (I max); данное состояние может быть вызвано чрезвычайно тяжелыми условиями эксплуатации насоса, слишком частыми перезапусками, неполадками с обмоткой электродвигателя; или же существуют проблемы с кабелем питания между насосом и Sirio. Если данное сигнальное сообщение часто появляется на экране, установщик должен проверить систему.

Sirio Entry 230 (E8) - Ошибка последовательного канала связи: это сигнальное сообщение может появиться, если существует сбой внутреннего последовательного канала связи в Sirio. Обратитесь в отдел технической поддержки.

Sirio Entry 230 (E9) - Предельное значение давления: превышен порог установленного максимального давления. Если это сигнальное сообщение часто появляется, проверьте настройку параметра"P limit". Так же проверьте другие условия, которые могли привести к чрезмерному давлению (например, частичное замерзание жидкости).

Sirio Entry 230 (E10) - Внешняя ошибка: это сигнальное сообщение появится при замыкании входного контакта вспомогательной платы ввода-вывода, если активирована функция определения внешней ошибки.

Sirio Entry 230 (E11) - Максимальное число включений в час: превышено максимально допустимое число попыток включения оборудования за час. Проверьте герметичность в системе. Проверьте давление во всех гидроаккумуляторах, установленных в системе.

Sirio Entry 230 (E12) - Ошибка 12В: во внутренней низковольтной сети электропитания обнаружена аномалия в работе. Отправьте устройство производителю на проверку.

Sirio Entry 230 (E13) - Неисправность датчика давления: датчик давления определил неправильное значение. Отправьте устройство производителю на проверку.
